十一 墨区控制面板
　　1.基本信息
　　操作者可以通过墨区控制面板为每个印刷单元分别设置油墨文件。这些设置可以通过相关的+/-按键来完成，也可通过使用光笔来输入数值。油墨文件通过不同的指示灯显示在墨区显示屏上。

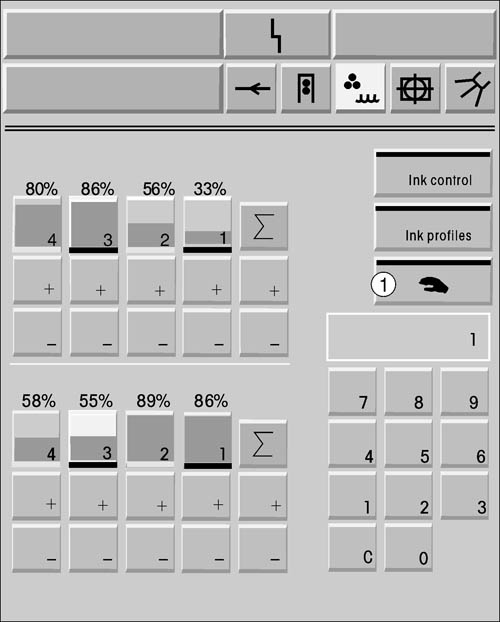

　　首先打开CP2000控制台上的油墨/润湿液量菜单，然后选中直接操作控制按键(图7-39/①)，才可进行墨区的调节。如果控制台上已打开别的菜单，那么墨区的调节只有在墨区控制面板上来完成。
　　
　　

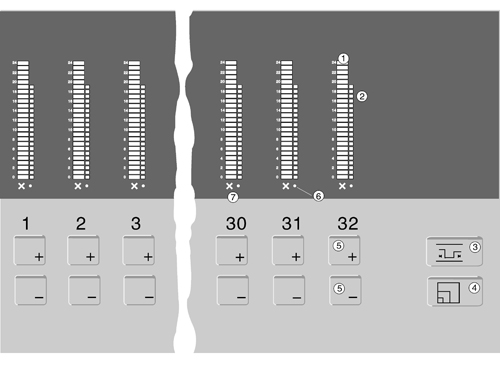

　　2.墨区显示和输入键盘
　　a条状显示图-轮廓显示①
　　b每一墨区的显示-精细显示图②
　　c墨区组选择③
　　d轮廓显示和精细显示图之间的转换④
　　e 设置油墨文件的+/-按键⑤
　　f 墨区组指示灯显示⑥
　　g 损坏的指示灯的显示⑦
　　墨区显示：每一个墨区上有25个粗略显示灯和20个精确显示灯来表示油墨文件，油墨文件的设置范围由0%～100%。设置好的油墨文件以条状显示图(图7-40/①)来显示粗调整数值，其增量为4%。而精确调整数值则由各自的指示灯显示(图7-40/②)，其增量为0.2%。
　　油墨文件显示图的一些特性
　　·当油墨计量辊关闭后(墨区间隙=0%)，精调和粗调显示图上的指示灯都灭。
　　·当油墨计量辊完全打开后(墨区间隙=100%)，粗调显示图上的指示灯和精调显示图上方的指示灯亮。
　　 　　
　　
　　·墨区组指示灯显示
　　每个墨区都有墨区组指示灯显示(图7-40/⑹)。此灯亮起(绿点)表示此墨区与另外墨区合并为一组。此组中一个墨区间隙的改变也会影响到其它墨区的间隙。
　　·墨区组选择按下此键(图7-40/③)，并利用油墨文件设置的+/-按键，操作人员可对墨区进行分组。
　　·粗调显示和精调显示之间的转换
　　按下此按键(图7-40/④)，操作人员可以对粗调显示和精调显示进行切换。
　　·设置油墨文件的+/-按键
　　使用"+"按键(图7-40/⑤)打开油墨计量辊，使用"-"按键关闭油墨计量辊，即关闭墨区。
