五 套准调节 　　
1.套准设置
　　在(套准功能)菜单中，可以从对角、圆周、横向各个角度来调节套准。
　　在此菜单下，还可打开自动套准控制、前规和拉规也随之设置完毕。
　　提示：只有当机器运行时才可定位伺服电机。
　　2.套准调节

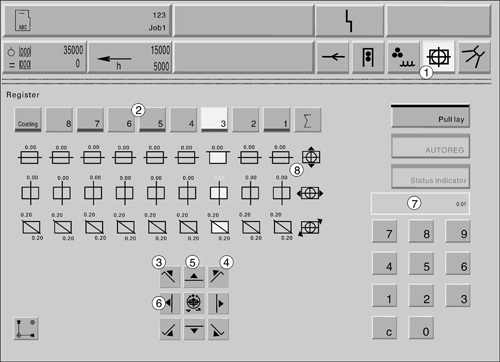

　　a.按下菜单栏上套准功能按键(图7-15/①)，打开套准功能菜单。
　　b.通过印刷单元按键(图7-15/②)选择印刷单元。
　　c.使用数字键输入新的套准数值，这个数值将会被加到以前的设置中去。
　　调节范围：对角套准：±0.15mm。横向和圆周套准：±1.95mm
　　d.按下选中的套准按键：
　　·传动面对角套准(图7-15/③)
　　·操作面对角套准(图7-15/④)
　　·圆周套准(图7-15/⑤)
　　·横向套准(图7-15/⑥)
　　根据输入的数据。机器设置好相应的套准。显示屏(图7-15/⑦)返回0.01的标准数值。
　　注意：按下套准按键后，所选印刷单元的套准只能由显示屏上的数值来调整和改变。
　　套准显示屏(图7-15/⑧)展现了未来印刷在纸上的效果图。同时，以毫米为单位的调整数值也会显示在效果图的上方或下方。
　　调整程序的色彩显示含义如下：
　　·黑色：套准设置合适，套准保持不变
　　·白色：套准值变化
　　·红色：错误，套准设置停止
　　

　　
　　3.前规设置

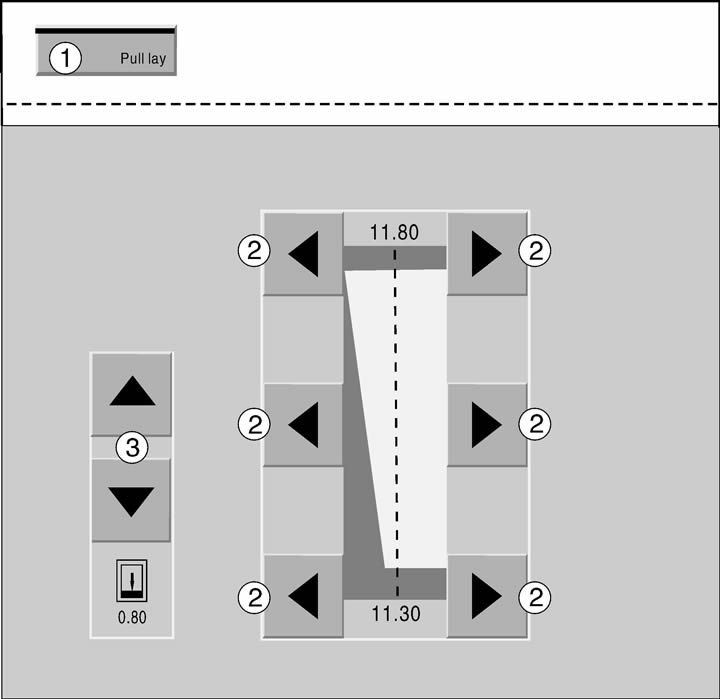

　　a.在(套准功能)菜单中按下拉规按键(图7-16/①)。
　　b.使用箭头键(图7-16/②)设置前规。
　　第一行的两个箭头按键：传动面的设置
　　第二行的两个箭头按键：传动面和操作面的设置
　　第三行的两个箭头按键：操作面的设置显示屏上的数字表示拉规从原位移动了多少毫米。
　　c.使用箭头键(图7-16/③)设置拉规。
　　＜0：拉规在上版位置被移动超出了基本位置
　　=0： 拉规位于基本位置
　　＞0：拉规沿上版反方向移动超出了基本位置
