现代胶印机为了方便操作，都推出了计算机控制中心。尽管各机型计算机控制中心名称各异，但具体的操作程序基本相似，而且包含的主要内容是雷同的。所以操作者只需要掌握一种机型的界面操作方法，其它机型的界面操作稍加练习就可完全掌握。下面将以CP2000为例全面介绍印刷控制中心实用操作方法。
　　CP2000是2000年由海得堡公司推出的计算机印刷控制中心。它为胶印机的操作者拓展出一片新的空间，提供了一种最佳的工作环境，所有设置、机器的当前反应及所做的调整都显示在这个公用界面上，这个和谐的用户界面有图形、符号和文字，让操作者能够轻易、快速地进行操作。CP2000控制中心也是联接印前、印刷及管理生产的桥梁。 　　CP2000-CD102型胶印机采用了目前国际上最流行的触模式按键，尤其是象形符号的应用，使胶印机操作进一步迈向自动化→智能化→标准化。

一 CP2000基本信息
　　CP2000操作界面(以下简称CP`)替代了原有的控制系统CP窗操作面板。原来使用的CP窗和CPC1-04组合为一个CP控制台。
　　控制台有一个带触摸式屏幕的显示器。如果要操作控制台或输入数据，只需轻轻按下屏幕上相应的按键符号，无需键盘或鼠标。海得堡现在出的许多型号的机器，触摸屏安装在收纸台左侧。
　　当机器电源打开后，CP界面自动显示在中控台上。不可以单独开启CP。在飞达（输纸）和收纸部位各有一个机器显示(PD)。每个机组都有一个控制面板，可进行部分操作功能

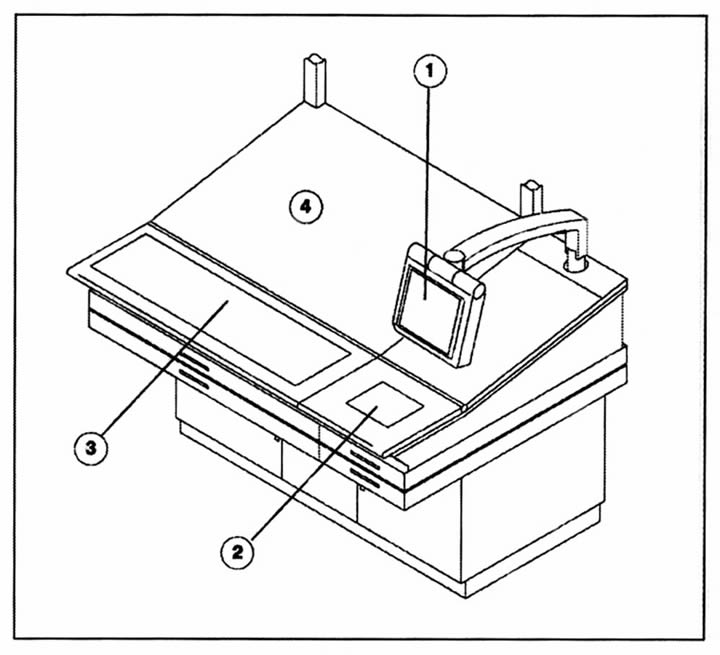

　　CP控制台(见图7-1)是用来控制机器的中控面板。它包括：
　　触摸屏① 操作人员可通过屏幕对机器输入各种指令和更改机器各项设置。
　　启动面板② 面板上有生产、停车、走纸等指令按键(见下文)。
　　墨区调节面板③ 设置墨量。
　　放置样张的平台④。

　　
　　一 CP2000控制台上的指令控制按键
　　CP2000控制台(图7-2)包括下列指令按键：
　　生产开始①(按键呈绿色)
　　停车②(按键呈红色)
　　废纸计数器开/关③(开启时，按键灯亮)
　　加快印刷速度④
　　减慢印刷速度⑤
　　运行⑥
　　输纸打开/关闭⑦(打开时，按键灯亮)
　　走纸⑧(打开时，按键灯亮)
　　紧急停车⑨
　　锁死控制面板(锁死后，按键亮)
　　输纸和收纸处也有这些指令按键(除了锁死控制面板按键)。
　　屏幕和面板需经常清洗，清洗屏幕或面板时，可使用国产清洗液或无气味的酒精。为防止损坏屏幕，禁止使用浓度高的清洗剂。清洗屏幕或面板可先关闭触摸功能。
　　

二 CP2000控制系统结构
　　1、显示屏结构和操作方法接通机器电源，CP操作界面出现在屏幕上。它包括两个部分：菜单栏(图7-3/①)和主页(图7-3/②)。
　　


　　菜单栏在显示屏上为固定格式，不管主页上显示何种状态的菜单，菜单栏总显示在屏幕上方。菜单栏包括两行内容。
　　第一行包括下列按键：
　　·印刷工作③
　　·印刷机状态显示④
　　·印刷机错误信息⑤
　　·调出帮助菜单⑥
　　·第二行包括下列按键：
　　·计数器⑦
　　·速度⑧
　　·走纸⑨
　　·印刷功能⑩
　　·油墨/润湿液⑾
　　·套准⑿
　　·清洗⒀
　　菜单栏的菜单选项构成CP操作界面的第一等级。
　　按下菜单栏上的按键后，主页上出现副菜单(图7-3/②)，并构成CP操作界面的第二等级。按下相关按键，可选择操作功能，机器预设或输入数据。功能按键被选中后发亮。(图7-3/⑦)。
　　退出子菜单有三种方法：
　　·如果有OK键或(删除)键[：，可使用此键达到退出功能。
　　·按下返回键，可显示前一页。
　　·按下菜单栏任何一键
　　专家提示
　　走纸⑨到清洗⒀，这五个接键特别重要，它是所有高档胶印机界面操作的基础，必须引起从操作者的高度重视。
　　[相关链接]]
　　现在新出的海得堡CD-102（6+1 LX型机菜单栏两行内容并成一行内容，仅形式上做了调整。

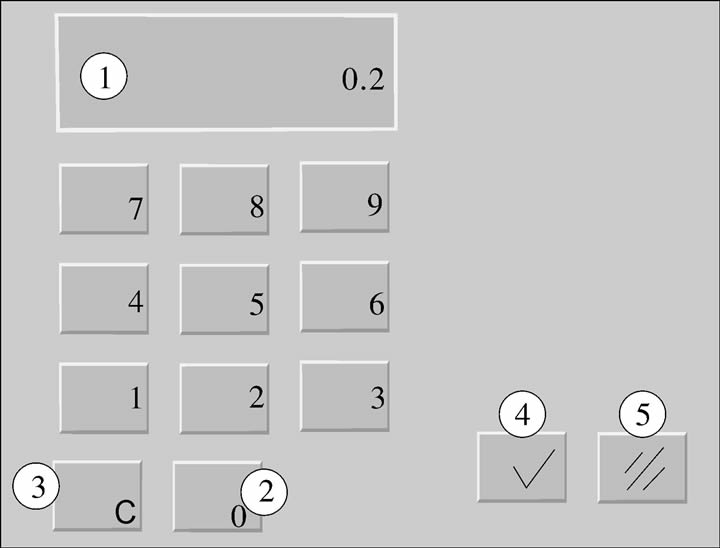

　　2、数字键 屏上显示了数字键，通过操作这些按键，可输入不同的数值，例如：印数。要使用数字键将数值输入到控制系统内：
　　a.使用数字键输入数值(图7-4/②)。显示屏上将显示此数值(图7-4/①)
　　b.删除输入内容：按(取消键(图7-4/③)。显示屏上数值变为0，视窗依旧呈打开状态，可输入新数值。
　　按下OK键(图7-4/④)。视窗关闭，输入的数值传送至CP。
　　若要放弃整个操作过程，按下删除键(图7-4/⑤)。视窗关闭。
　　有个别子菜单中印刷机组菜单后面有一个SUM(汇总)按键，标记为Σ。
　　通过SUM按键，操作者可同时选中几个印刷单元并激活其功能(根据在"印刷机设置"子菜单中对印刷机的预选)。
　　
　　

3、关闭印刷机电源
　　为了安全关闭控制台的计算机，必须通过触摸屏上(关闭印刷机)按键来关闭印刷机。否则，可能会导致软件的损坏。

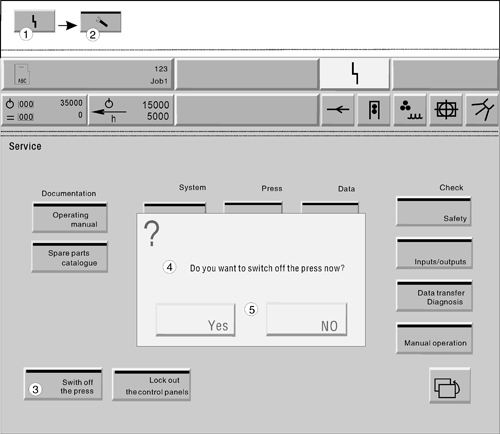

　　a.首先按下菜单栏(故障)按键（图7-5①），然后按下(维修)按键(图7-5/②)。显示屏上出现(维修)菜单
　　

　　b.按下(关闭印刷机电源)按键(图7-5/③)。如图7-5/④所显示的
　　对话框出现在屏幕上。
　　c.按下YES按键(图7-5/⑤)。控制系统将停止所有运行命令。下列注释出现在屏幕上：

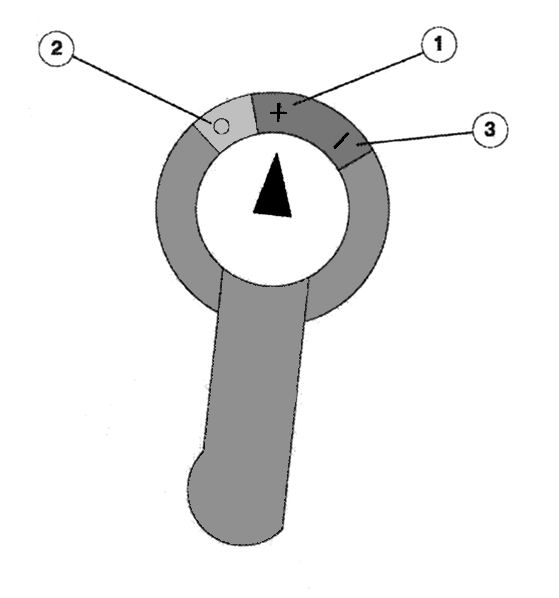

　　"印刷机停止运行。控制台计算机可以关闭。"此注释在屏幕上停留数秒后消失，主电源开关跳到+位置(7-6/①)。机器断电。
　　如果机器中还有纸张，机器不能关闭。按下YES按键后(图7-5/⑤)，下面注释将会出现在屏幕上：
　　"印刷机中有纸。印刷机不能关闭。"
　　按下OK键，确认此信息。从机器中取走纸张。重新关闭机器。
　　重启胶印机：首先， 将主电源开关从+位置转动到0位置。
